linux操作

Linux

What is Linux?

  • 一个Linux发行版(例如Ubuntu):
    • Linux内核
    • GNU项目:一个自由软件集合
    • 其它软件和库

Linux基础操作

1
命令名 [选项][参数]...
  • [ ]:意为可选0~n个
  • 可通过man命令来查看具体命令的使用说明
    1
    man [选项] 命令

目录操作

1
cd directory

在需要键入文件名或目录名时: 可以使用 Tab 自动补足全名,双击 Tab 可以显示所有可能选项

  • /:根目录
  • ~:当前用户主目录
    • 普通用户($):/home/username
    • root(系统管理员)用户(#):/root
  • .:当前目录
  • ..:上一级目录
  • -:上一次访问的目录
1
ls [选项] [目录]
  • 选项(常用):
    • -a 显示隐藏的文件
    • -l 每行只列出一个文件
1
mkdir [选项] 目录
1
pwd [选项]
  • 作用:输出当前目录的绝对路径
1
rmdir [选项] 目录
  • 作用:删除目录

文件操作

支持对多个文件的操作,例如使用*来匹配任意长度的字符串

1
touch [选项] 文件名
  • 作用:当文件存在时更新文件的时间戳,当文件不存在时创建新文件。
1
rm [选项] 文件
  • 选项:
    • -r:递归删除目录及其内容,删除非空目录必须有此选项,否则无法删除
    • -f:强制删除,不提示用户确认,忽略不存在的目录
    • -i:逐一提示用户确认每个将要被删除的文件
1
cp [选项] 源文件 目标路径
  • 选项:
    • -r:递归复制目录及其子目录内的所有内容
1
mv [选项] 源文件 目标路径
  • 作用:
    • move
    • rename:例如mv test.txt test2.txt
  • 选项:
    • -v:显示详细的操作信息
    • -i:覆盖前询问
    • -u:(仅在有必要时移动)仅在源文件较新,或目标文件不存在时,才执行移动操作
  • 多源移动;当有多个源时,最后一个参数必须是目录
1
diff [选项] 文件1 文件2
  • 作用:比较
  • 选项:
    • -b:不检查空白字符的不同
    • -B:不检查空行
    • -1:仅显示有无差异,不显示详细信息
1
cat 文件
  • 作用:将文件内容输出到标准输出
1
echo <text>
  • 作用:print
  • 默认添加换行符,所以即使echo ''并非空(需要 -n去除)

查找操作

1
find [路径] <选项>
  • 作用:在给定路径/当前目录下查找
  • 选项:
    • -name <文件名>:指定需要查找的文件名
1
grep [选项] PATTERN FILE

(PATTERN是匹配字符串,FILE是文件或目录的路径)

  • 作用:输出匹配PATTERN的文件和相关的行。
  • 选项:
    • -a:不忽略二进制数据进行搜索。
    • -i:忽略大小写差异。
    • -r:从目录中递归查找。
    • -n:显示行号。
    • -v:反向过滤
    • -w:按独立单词匹配
    • -o:只输出匹配到的部分
  • 例如:grep hello a.txt
  • 可使用正则表达式作匹配
    • '^a':匹配行首为a的行
    • 'end$':匹配行尾为end的行
    • '[0-9]'
1
tree [选项] [目录名]
  • 作用:输出一个目录下的文件树。
  • 选项:
    • -a:列出全部文件(包含隐藏文件)
    • -d:只列出目录

快捷键

  • ctrl + c:终止程序执行
  • ctrl + z:挂起当前程序
  • ctrl + d:终止输入(相当于输入一个EOF)
  • ctrl + l:清屏
  • ctrl + s/ctrl + q:暂停/启动终端

GNU工具

GCC

即GNU编译器套件。

1
gcc [选项] 源代码文件
  • 作用:编译源代码文件
  • 选项:-o example
  • 若编译成功,同目录下出现a.out可执行文件
    • 执行./a.out即可输出
    • 需要传参?可类比:./casegen.out add 100 > case_add

make

make学习博客

  • make工具:根据Makefile中规则,自动化编译和构建项目
  • Makeflie
    • 由一系列rules构成,每条rule形式如下:
      1
      2
      <target> : <prerequisites>
      [tab] <commands>
    • target
      • 通常是文件名:指明Make命令所要构建的对象
      • 也可以是某个操作的名字,这称为phony ,例如:
        1
        2
        3
        .PHONY: clean
        clean:
        rm *.o temp
      • 若Make命令没有指定目标,默认会执行Makefile文件的第一个目标
    • prerequisites(前置条件)
      • 通常是一组文件名,之间用空格分隔

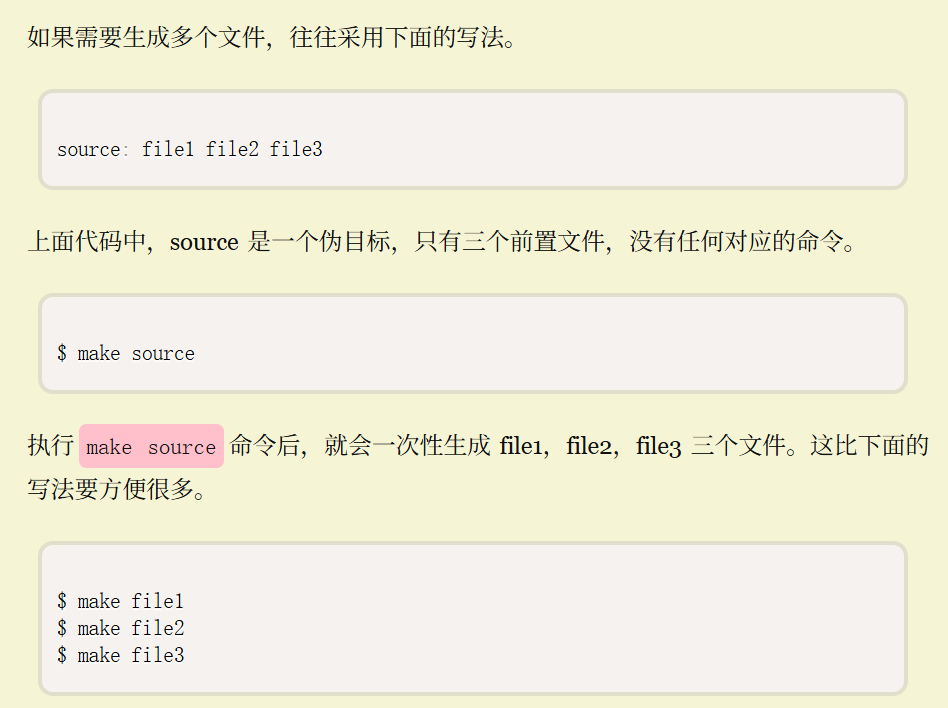

      • 用法:生成多个文件alt text
      • 本质:若某个文件变化,会导致目标过期,则当前目标依赖该文件
        • 注意区分与伪目标(调用就执行,不关心过期)
    • commands(命令)

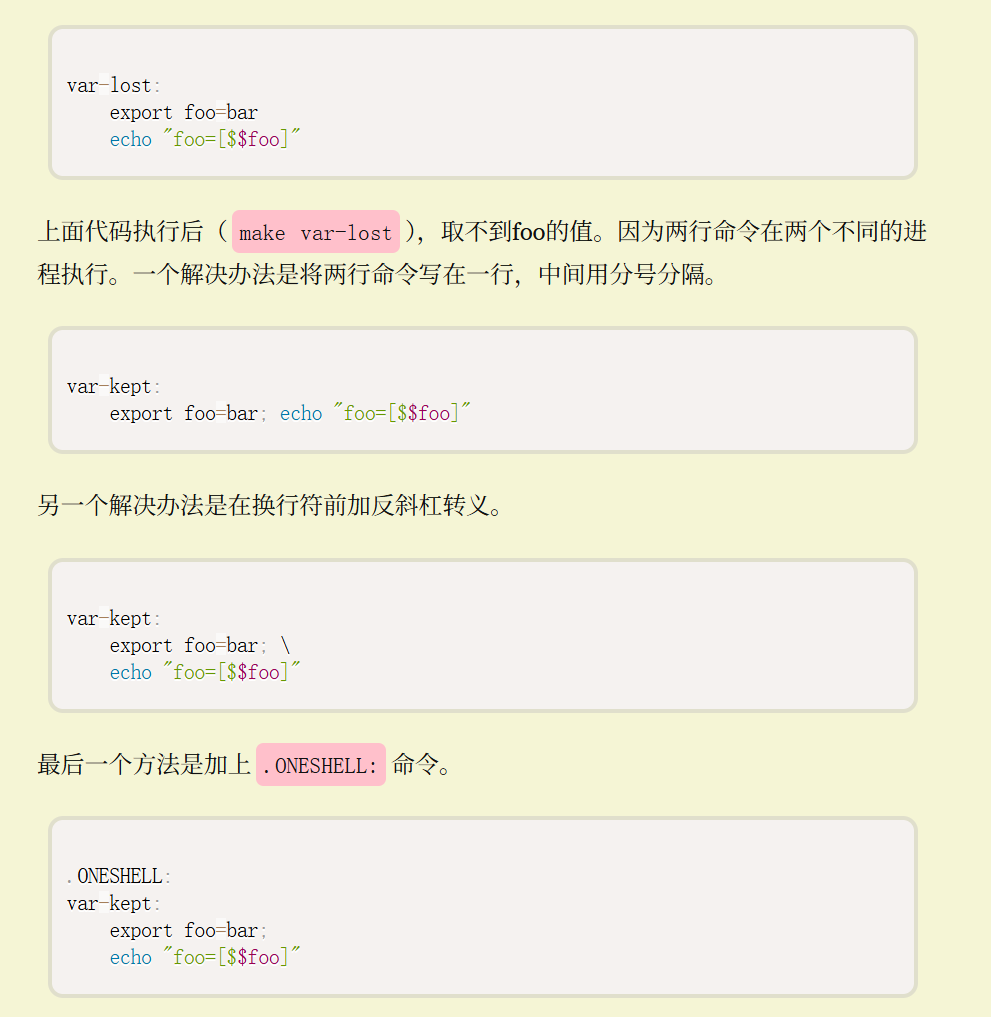

      • 注意:需要注意的是,每行命令在一个单独的shell中执行。这些Shell之间没有继承关系alt text
        • 这种“独立”只反映在shell变量上,而不影响磁盘上文件的改变
    • 多级Makefile:
      • 调用下级Makefile:
        • make -C subfile xxx
    • Grammar
      1. #
      2. echoing回声
      • 正常情况下,make会打印每条命令,然后再执行,这就叫做回声
      • 在命令的前面加上@,就可以关闭回声

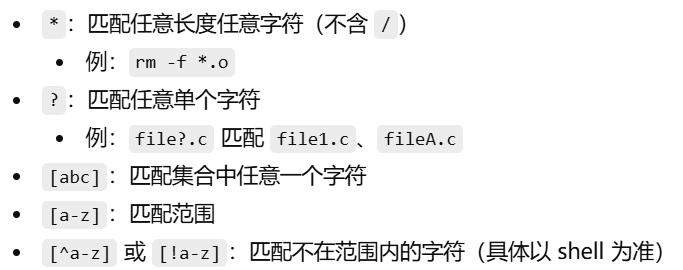

      1. wildcard通配符alt text
      2. 模式匹配:%
      3. 变量和赋值符
        1. 调用时,要把变量放在$()

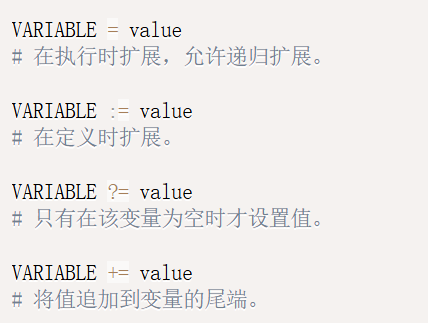

        2. 赋值运算符:常用:= alt text
      4. 内置变量
      • $(CC):指向当前使用的编译器
      1. 自动变量
        1. $@:代指当前target
        2. $<:代指第一个前置条件
        3. $?:代指比目标更新的所有前置条件
        4. $^:代指所有前置条件,之间以空格分隔
        5. $*:指代匹配符%匹配的部分
      2. 循环和判断:遵循bash语法

ctags

~/.vimrc中添加配置:

1
2
set tags=tags
set autochdir
  • 功能:代码跳转
    • ctrl+]跳转至相关定义文件位置
    • ctrl+o返回跳转前位置

tmux

终端复用工具 输入tmux进入tmux新对话

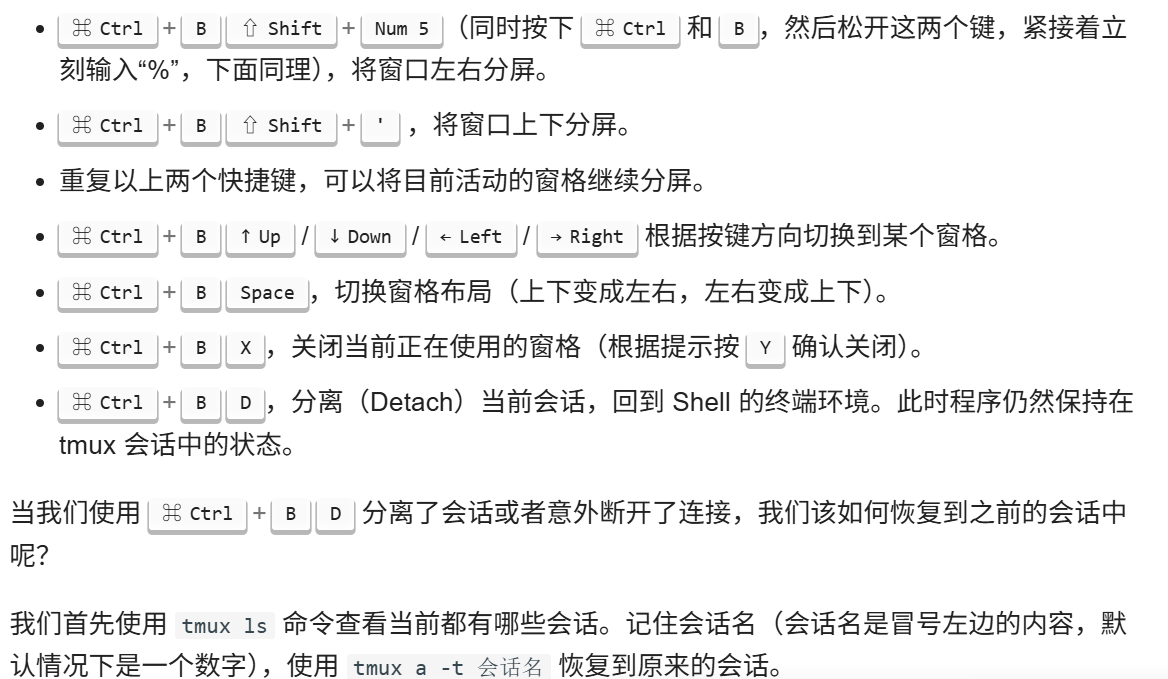

  • 重要快捷键:alt text

Git

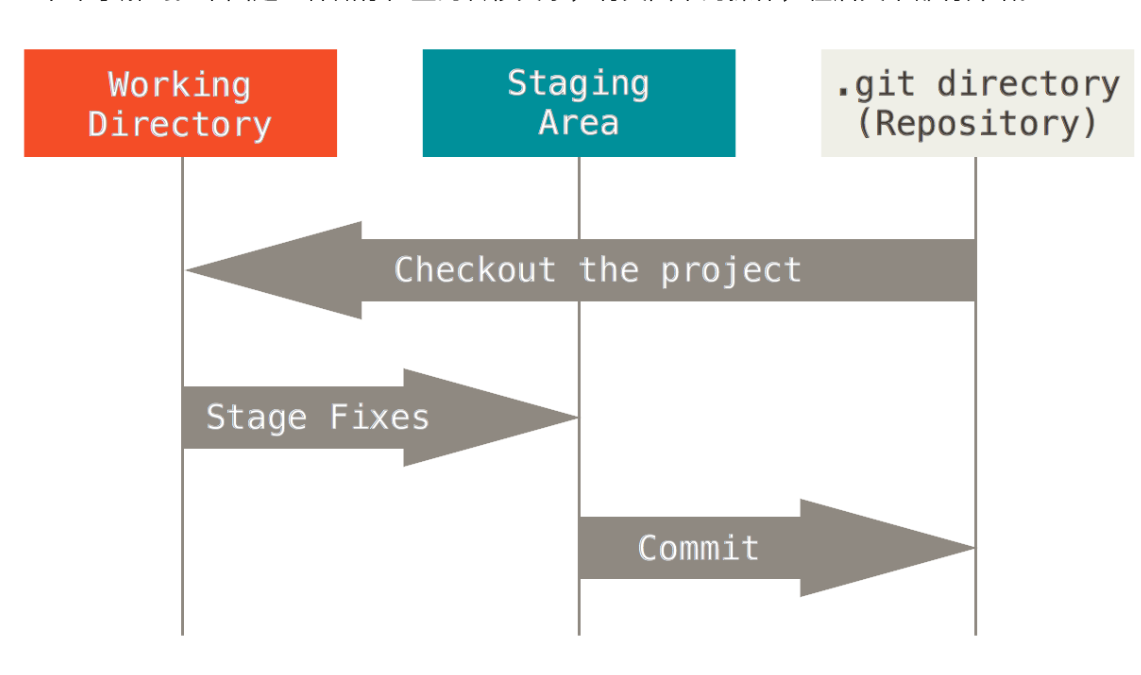

alt text

  • 工作区
  • 暂存区
  • 版本库 S

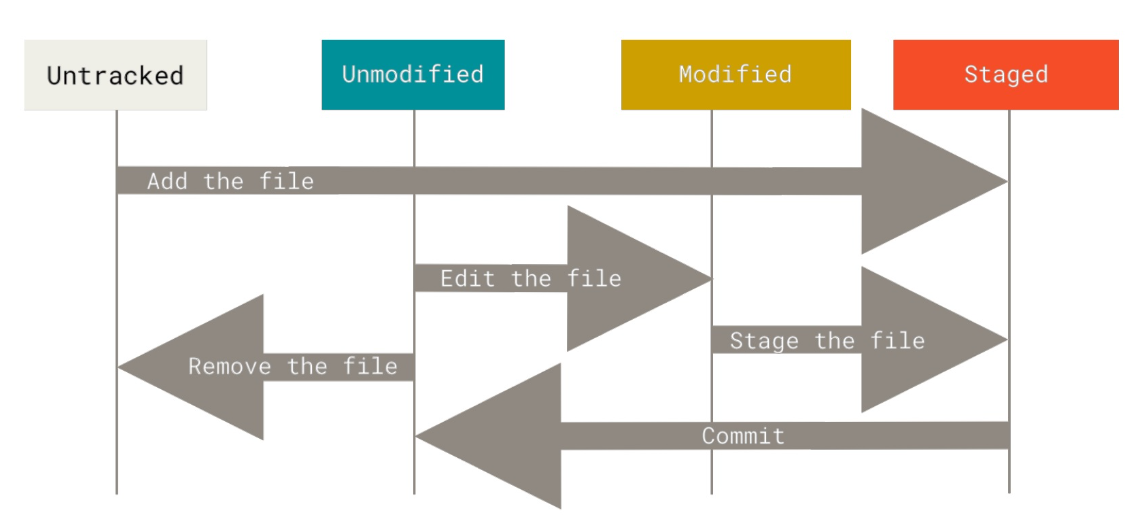

  • untracked:未跟踪,未被git跟踪的状态
  • unmodified:未修改,版本库版本和工作区版本一致
  • modified:已修改,版本库版本和工作区版本不一致
  • staged:已暂存,修改版本已提交至暂存区,但尚未上传

Git常用指令

基本提交

git init git clone <URL>:“克隆”一个已有的储存库到当前目录下 git status:查看当前分支状态 git add:将新文件/已修改文件加入暂存区

  • git add .:add所有修改进入暂存区
  • git add <filename>

git checkout:切换分支(需要保证当前所有文件状态为未修改git commit:git commit -m <message>

  • 将暂存区的修改提交到储存库中

git log:查询提交记录

撤销指令

  • 工作区撤销 git restore <file> 把工作区文件恢复到暂存区版本
  • 暂存区撤销 git restore --staged <file> 把文件从暂存区取出,但还保留工作区文件
  • 删除未跟踪文件 git clean -f

版本回退

  • 版本库回到上一个提交 git reset --hard HEAD^
  • 版本库回到指定提交 git reset --hard <hash>
    • hash: 对应提交的hash值,可用git log获取

远程本地同步

  • 远程->本地:git pull [远程仓库名] [远程仓库分支]:[本地仓库分支]
  • 本地->远程:git push [远程仓库名] [本地仓库分支]:[远程仓库分支] git restore:取消修改
  • 未add入暂存区时:git restore <filename> 来撤销对这个文件的修改,使其退回到上一个 commit 的状态
  • 已add入暂存区后:git restore --staged <filename>将文件移除暂存区,再次restore

Shell

Shell,即操作系统的“外壳”(相对“内核”而言),是用于访问操作系统服务的用户界面

分类

GUI Shell

  • GUI:
    • Graphical User Interface

CLI Shell

  • CLI:
    • Command Line Interface:命令行界面

Shell脚本语言

Shell脚本的执行

  • 约定脚本文件的文件名以.sh结尾
  • 执行Shell脚本:./文件名
    • 前提:脚本文件有“执行”权限
    • chmod +x filename添加执行权限

Bash Shell语法基础

1
2
3
#!/bin/bash
#My first Shell script!
echo "Hello, world!"

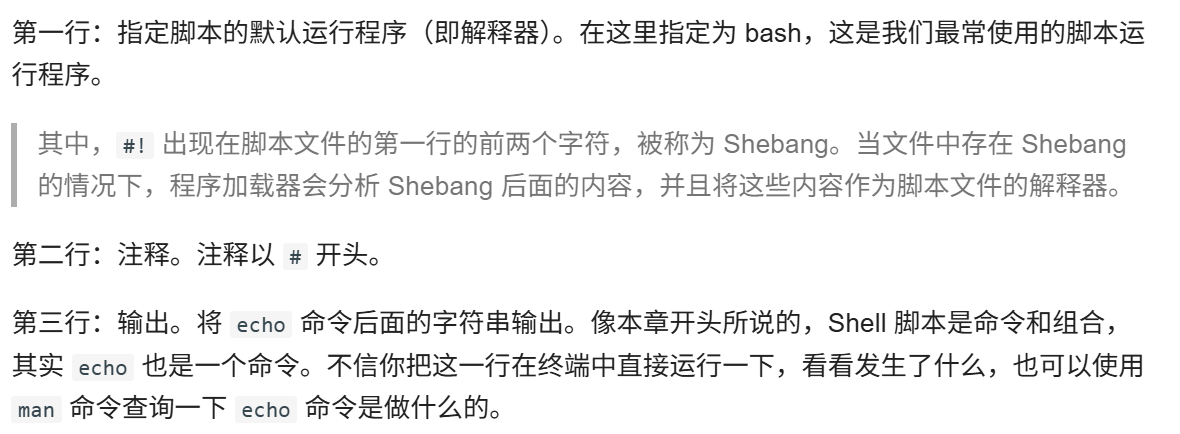

alt text

  1. 变量:无需指定类型,但是等号两边不允许空格
  • 使用${var_name}/$var_name可以获取变量的值
  • 数组:i=(1 2 3 4)

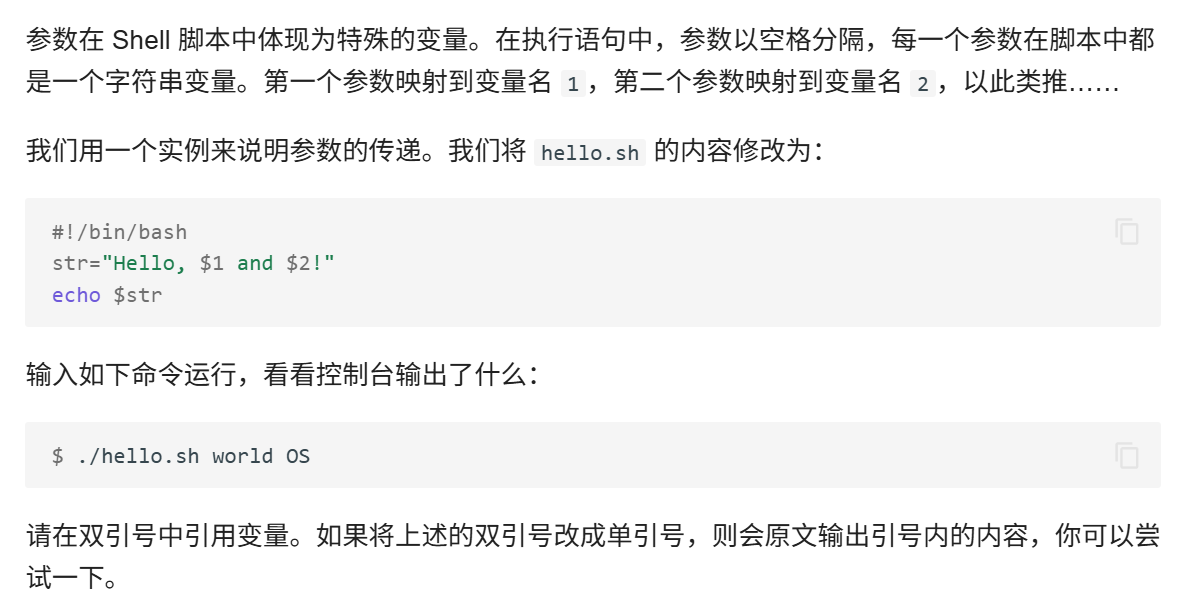

  1. 脚本参数alt text 特殊变量:
    • $#:传递的参数个数
    • $*:一个字符串,内容是传递的全部参数
    • $?:函数返回值
    • $N:当N>=10时,需使用${N} 使用特殊变量时,尽量加上双引号"",防止解析错误
  2. 条件:
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    if condition1
    then
    command11
    command12
    ......
    elif condition2
    then
    command21
    command22
    ......
    else
    command31
    command32
    ......
    fi
  • 整数比较方法:((condition))
  1. 循环
1
2
3
4
5
while condition
do
command
...
done
  1. 计算
    • 以下等价:
      • let i=i+1
      • i=$((i+1))
    • 运算符:
      • (()):结果非零时返回0(真)
      • $(()):直接返回计算数值结果
      • []:条件为真时返回0
        • [ -s < file> ]:文件非空
      • [[]]:支持&&等逻辑符
  2. 函数
  • 定义:
    1
    2
    3
    4
    function fun_name() {
    body...
    return int_value;
    }
    (如果要返回值,必须返回一个[0,255]之间的整数)
  • 调用: fun_name param1 param2 ... paramN
  1. 变量字符串分割
    1
    2
    ${name:1:3} //${变量:起始位置:长度}
    ${name:0:(-3) }//去掉末尾3个字符

sed

通过命令编辑和输出文本的工具

1
sed [选项] '命令' 文件
  • 选项
    • -n:安静模式,只显示经过sed处理的内容。否则显示输入文本的所有内容。
    • -i:直接修改读取的档案内容,而不是输出到屏幕。否则,只输出不编辑
    • -e: 允许在同一行里执行多条命令,例如sed -e '4astr ' -e 's/str/aaa/' my.txt
  • 命令:
    • <行号>a<内容>: 新增,在行号后新增一行相应内容。行号可以是“数字”,在这一行之后新增,也可以是“起始行,终止行”,在其中的每一行后新增。当不写行号时,在每一行之后新增。使用$表示最后一行。后面的命令同理。
    • <行号>c<内容>:取代。用内容取代相应行的文本。
    • <行号>i<内容>:插入。在当前行的上面插入一行文本。
    • <行号>d:删除当前行的内容。
    • <行号>p:输出选择的内容。通常与选项-n一起使用。
      • ‘n,mp’:输出[n,m]
    • s//:将(正则表达式)匹配的内容替换为
      • 默认只作用于每一行的第一个匹配项
      • 末尾标识符g:作用于所有,e.g.sed -i "s/char/int/g" file

awk

文本处理工具 awk '条件 { 动作 }' 文件名

  • awk默认:

    • 一次读取1行
    • 把这一行拆成若干字段,用空白字符分割每一列
    • 执行规则
  • 常用内置变量

    • $0:整行
    • $n:第n列
    • NF:当前行的字段数
    • NR:当前是第几行
    • OFS:输出字符分隔符
  • 例如:

    • awk '$2 > 80 {print $0}' score.txt:当第二列大于80时,输出一整行
    • awk -F ',' '{print $1, $3}' test.csv:输入分隔符为,
  • 一定要注意用''包裹条件&动作,防止解析错误

重定向

在命令后添加

  • > output.txt:覆盖原有内容,若不存在则新建
  • >> output.txt:追加内容 即可将输出重定向到文件中,而非原本的控制台上
  • <:输入重定向

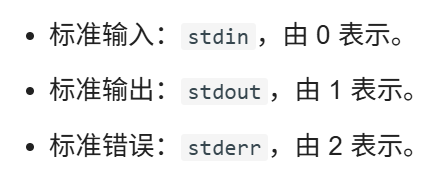

  • 标准流:alt text
    • >1> 的简写 tips:
    • 重定向不能创建目录,只能创建文件

管道

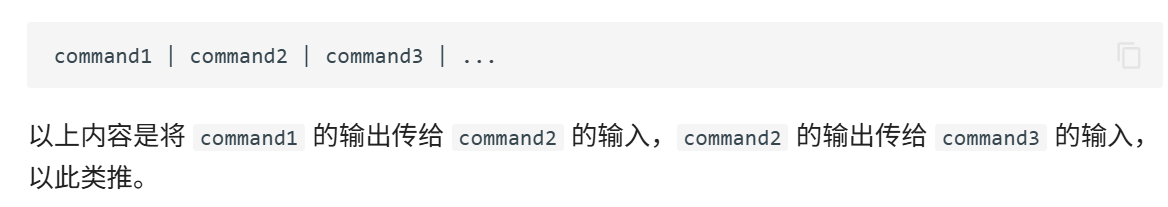

管道符号|可以对命令进行连接 alt text e.g.+

1
grep -n "key" file1.txt | cut -d ":" -f 1
  • cut:
    • -d ":":以":"作为分隔符
    • -f n:取第n块
      • -f n、m
      • -f n-m

vim

vim学习

Vim

Linux系统下的开源文本编辑器

  • 基本输入操作
    • 创建文件(touch)
    • 打开文件
      1
      vim helloworld.c
    • 输入内容:按I进入输入模式
    • 保存并退出vim
      1. esc回到命令模式
      2. shift+;进入底线命令模式
      3. 输入wenter,保存文件
      4. 再进入底线命令模式,输入q即可关闭文件回到CLI shell (3、4可合并为wq

配置

  • 配置文件:.vimrc,位于用户主目录下
  • .vimrc配置

Normal模式

复制粘贴

如何复制选中内容到系统剪切板?

Undo/Redo

  • u:undo
  • <C-r>:redo

delete

  • x:删当前光标所在的一个字符
  • dd:删除当前行,并把删除的行存到剪贴板里

移动光标

  • 0:到行头
  • ^:到行首第一个非空字符
  • :<n>:移动到第n行
  • gg:移动到第一行
  • <C-f>/<C-b>:前后翻整页

可视模式

输入v进入

复制粘贴

以下仅限于vim内部操作

  • d:剪切选中的文本段
  • y:复制
  • p:粘贴

BUAA-CO-P7 MIPS微系统

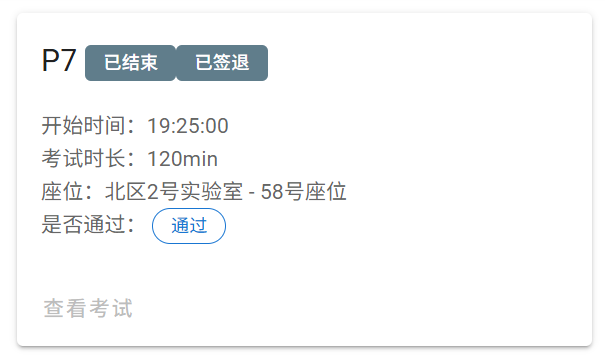

通关纪念!

目标简述

在P6的基础上,实现一个简单的计算机系统(MIPS微系统)。

三种外设

  • Timer(计时器):计时部件,可以按照配置定时产生时钟中断
  • Memory(存储器):外置IM、DM(类似P6)
  • InterruptGenerator(中断发生器):随机产生外部中断信号,产生的中断信号在CPU响应前会持续置高

支持异常处理的CPU

  1. 异常

    1. 内部异常:
      • 由于指令执行错误导致的“事件”
      • 例如:加法溢出,除法除零
    2. 外部中断
      • 由于外部设备信号导致的“事件”
      • 例如:计时器信号
  2. 内部异常检测

  3. 外部中断检测

  4. CP0:接收异常,储存异常类型,实现精确异常

  5. 异常处理

软硬件接口

  1. 外设的接口设计——系统桥
    • 连接CPU和外设的功能设备

      • CPU — SystemBridge — { DM , Timer , InterruptGen , … }
    • 给CPU提供一种接口,使得CPU可以按地址读写复杂多变的外设

      • CPU不再关心外设长什么样,它只会按地址读写(用统一的方法访问外设)
      • 所有外设都是“DM”
  2. CPU的接口设计
    • 封装成单周期CPU

宏观PC

  • 把复杂的多级流水线CPU封装成单周期CPU
  • 宏观PC:整个 CPU “宏观”运行指令所对应的PC地址。我把CP0放在了M级,所以把M_PC作为宏观PC。
    • 该指令之前的所有指令序列对 CPU 的更新已完成
    • 该指令及其之后的指令序列对 CPU 的更新未完成

顶层设计

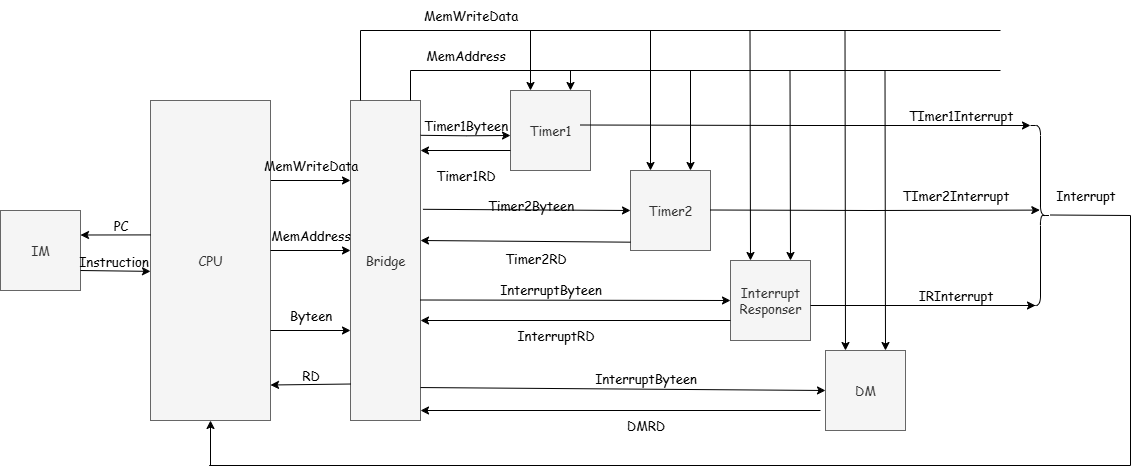

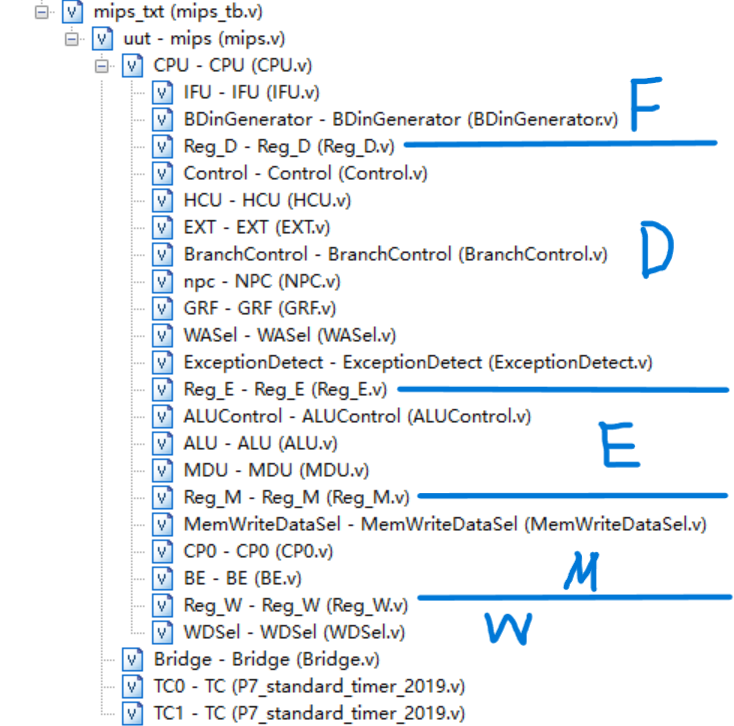

整体层次 顶层数据通路示意图

任务清单

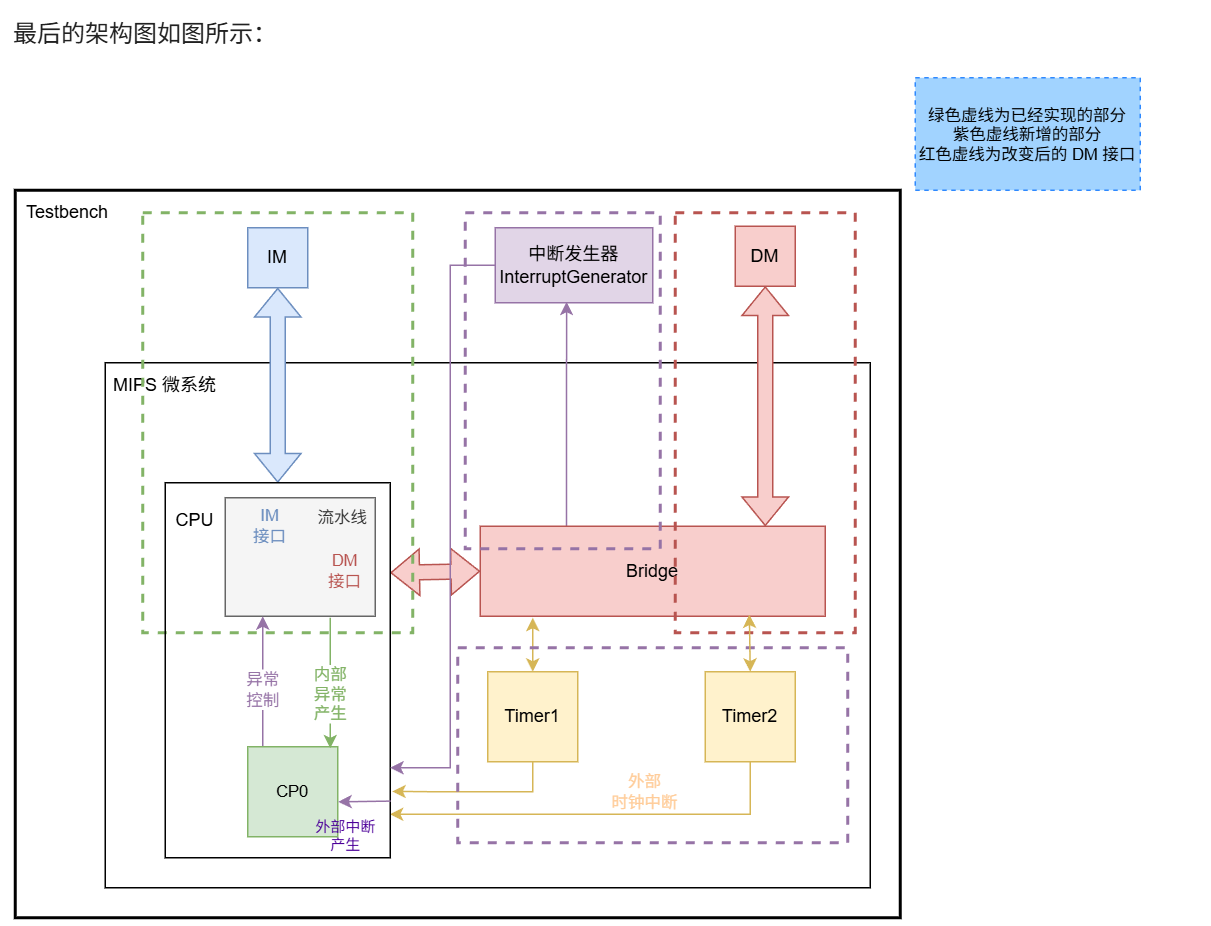

最终架构图 设计思路:从CP0开始,一步步推进。

协处理器CP0

  • 功能 接收内部异常和外部中断,产生异常控制

  • 设计 本质上是一组特殊寄存器。

    寄存器 编号 功能
    SR(State Register) 12 配置异常的功能,即:
    当前CPU:
    1.能不能处理外部中断(IE)
    2.能处理哪些外部中断(IM)
    3.是否正在处理异常(EXL)
    Cause 13 记录异常发生的原因和情况
    - 外部中断源:IP
    - 内部异常类型:ExcCode)
    EPC 14 记录异常处理结束后需要返回的PC
    寄存器 功能域 位域 解释
    SR(State Register) IM(Interrupt Mask) 15:10 分别对应六个外部中断源,相应位置 1 表示允许中断,置 0 表示禁止中断。
    控制能处理哪些外部中断
    SR(State Register) EXL(Exception Level) 1 只要进入异常(I&E)就置1,处理完异常、执行eret时置0
    SR(State Register) IE(Interrupt Enable) 0 全局中断使能,该位置 1 表示允许外部中断
    Cause BD(Branch Delay) 31 异常是否发生在分支延迟槽中
    tip:只有内部异常才可能导致BD为1
    Cause IP(Interrupt Pending) 15:10 为 6 位待决的中断位,分别对应 6 个外部中断,相应位置 1 表示有中断,置 0 表示无中断
    反映外部中断源
    Cause ExcCode 6:2 内部异常编码,记录当前发生的是什么内部异常。
  • 模块规格

    信号名 方向 位宽 描述
    clk I 1 时钟信号
    reset I 1 复位信号
    CP0WE I 1 CP0 写使能信号
    CP0Address I 5 要访问哪个CP0寄存器(SR/Cause/EPC)
    CP0WD I 32 写入 CP0 的数据
    VPC I 32 受害 PC(发生异常时的 PC)
    BDIn I 1 是否处于延迟槽
    ExcCodeIn I 5 内部异常类型编码
    HWInt I 6 外部硬件中断信号,对应Cause_IP/SR_IM
    EXLclr I 1 清除 EXL,用于执行 eret
    CP0RD O 32 从 CP0 读出的数据
    EPC O 32 EPC 寄存器输出值
    Req O 1 是否进入异常处理程序
    1: PC ← 异常入口地址

tips

  1. CP0AddressCP0WE 是针对 CPU 执行 mfc0 / mtc0 指令时访问 CP0 寄存器用的,而异常更新并不会经过CP0Address。这两条路径几乎完全分离;

  2. Req生成逻辑

    • Req = 外部中断|内部异常
    • 外部中断(Interrupt): 能处理中断(SR.IE) & 未在处理异常(!SR.EXL) & 存在外部中断源且该中断源可以被处理(SR.IM&HWInt) 需要处理外部中断(Interrupt置高)
      • 外部中断看情况处理!
    • 内部异常(Execption): 未在处理异常(!SR.EXL) & 存在内部异常(ExcCodeIn) 需要处理内部异常(Execption置高)
      • 内部异常必须处理!
  3. CP0何时被写? 顺序如下:

    1. HWInt无论如何会被更新到Cause.IP
    2. Req == 1 更新SR.EXL/Cause.BD/EPC
      1. Exception? 更新Cause.ExcCode,否则置零
    3. EXLclr == 1 即:执行eret,将SR.EXL置零
    4. CP0WE == 1 写对应寄存器
      • CP0 寄存器的初始值均为 0,未实现位始终保持 0
  4. CP0接线

    • M_CP0WE\M_EXLclr来自控制信号M_ControlBus(增加Control)
    • M_PC来自M
    • M_ExcCodein来自内部异常检测,M_HWInt来自外部异常检测
    • M_BDin:BranchControl生成BDin信号,向后流水,从Reg_M取出
    • M_CP0RD:向后流水,传入WDsel
    • Req:接入IFU/Reg_D/Reg_E/Reg_M,实现精确异常
    • EPC:核心在于理解eret没有延迟槽
      • 绝对不执行已经被取到F中的错误指令(eret后面紧跟的指令清空)
      • eret指令在D时,插入一个 nop(类似likely清空延迟槽——D_Flush)
  5. Req如何实现精确异常?

    • 精确异常:
      • 异常受害指令之前的所有指令都生效
      • 异常指令以及之后的指令都不产生任何副作用
      • 返回后从异常指令(or上一条(BDin))重新执行
    • 流水线表现
      • W级:正常执行
      • M级:指令停止,进入异常处理
      • E/D/F:flush
    • 优先级:reset > Req > stall > (To_nop) > likely造成的D_flush
    • 具体实现
      • IFU:PC跳转至异常处理地址
      • Reg_D:清空instr,PC正常流水
      • Reg_E:清空所有,PC、BD正常流水
      • Reg_M:清空所有,PC、BD正常流水
      • Reg_W:清空所有
    • 特别规定,在进入中断或异常状态时,如果受害指令及其后续指令已经改变了MDU的状态,则无需恢复。考虑以下情况:
      • mult 在 E 级启动了乘法运算(其它乘除法指令同理),流水到 M 级时产生了中断
        • MDU不用恢复
      • mthi 在 E 级修改了 HI 寄存器(mtlo 同理),流水到 M 级时产生了中断。
        • MDU不用恢复
      • mult 在 E 级,受害指令在 M 级,此时还未改变 MDU 状态,不应开始乘法计算,其它乘除法指令同理。
      • mthi 在 E 级,受害指令在 M 级,此时还未改变 MDU 状态,不应修改 HI 寄存器的值,mtlo 同理。

    总之:

    • MDU接入req。如果req&!Busy,那么MDU freeze(MDU不应开始运算/改变HI、LO状态)
  6. 关于PC的处理

    • 核心问题:flush造成的nop的PC到底应该怎么取,才保证外部中断后EPC更新不出错?
    • nop的分类
      • 天然指令nop:不管
      • 异常指令视作nop:PC、BDin、ExcCode正常流水,其它清零
      • D_flush替换的nop:PC正常流水
      • stall插入的bubble(nop):PC、BDin正常流水,其它清零
  7. 中断和异常优先级:中断优先级高于异常优先级,即当有异常提交至 CP0 寄存器时,若有中断发生,则硬件应先响应中断强制将Cause.IP记为5'b0

内部异常检测与流水

  • 异常与中断码

    异常码 助记符与名称 指令与类型 描述
    0 Int(外部中断) 所有指令 中断请求,来源于计时器与外部中断。
    4 AdEL(取指异常) 所有指令 PC 地址未字对齐。
    PC 地址超过 0x3000 ~ 0x6ffc。
    4 AdEL(取数异常) lw 取数地址未与 4 字节对齐。
    lh 取数地址未与 2 字节对齐。
    lh, lb 取 Timer 寄存器的值。
    load 型指令 计算地址时加法溢出。
    load 型指令 取数地址超出 DM、Timer0、Timer1、中断发生器范围。
    5 AdES(存数异常) sw 存数地址未 4 字节对齐。
    sh 存数地址未 2 字节对齐。
    sh, sb 存 Timer 寄存器的值。
    store 型指令 计算地址加法溢出。
    store 型指令 向计时器 Count 寄存器存值。
    store 型指令 存数地址超出 DM、Timer0、Timer1、中断发生器范围。
    8 Syscall(系统调用) syscall 系统调用。
    10 RI(未知指令) - 未知指令码。
    12 Ov(溢出异常) add, addi, sub 算术溢出。
  • 指令异常检测位置

    异常与中断码 异常 检测位置(到该阶段才能检测) 检测指标
    0 外部中断Int E \
    4 AdEL D PC
    4 AdEL E ALUresult
    5 AdES E ALUresult/operand1、operand2
    8 Syscall D Instrction
    10 RI(未知指令) D Instruction
    12 Ov(算术溢出) E operand1、operand2、ALUop
  • ExceptionDetect(指令异常检测模块)

    • 功能 检测内部异常类型,生成ExcCode
    • 模块规格
      信号名 方向 位宽 描述
      D_ControlBus I 32 D ControlBus
      E_ControlBus I 32 E ControlBus
      D_PC I 32 D PC
      E_ExcCode I 5 从E取出的ExcCode
      E_operand1 I 32 ALU operand1
      E_operand2 I 32 ALU operand2
      D_ExcCode O 5 存入E的ExcCode
      E_NewExcCode O 5 真正存入M的ExcCode
      2nop O 1 是否将D中指令视为nop
  • tips:

    • 发生取指异常或 RI 异常后视为 nop 直至提交到 CP0(保留BDin,PC和ExcCode)
    • 内部异常优先级:AdEL最大(先有取,再有译)
    • Timer中count映射的地址?
      • 看Timer中count的定义 & 整个Timer映射的地址范围
      • e.g.
        • Timer0: 0x0000_7F00 ~ 0x0000_7F0B (长度 12 字节 = 3 个 4 字节寄存器)
        • Timer:``define count mem[2]`
        • count:0x0000_7F08 ~ 0x0000_7F0B

BDinGenerator

  • BDin 异常发生的这条指令是否位于延迟槽(B/J - 延迟槽(该指令)) 上一条指令是不是B/J

  • 功能 生成BDin,向后流水

  • 原理 分支跳转指令无论跳转与否,延迟槽指令为受害指令时 BD 均需要置位。

  • 模块规格

    信号名 方向 位宽 描述
    D_ifB I 1 D级指令是否是B指令
    D_ifJ I 1 D级指令是否是J指令
    BDin O 1 D级指令紧跟的指令是否位于延迟槽

tip:eret没有延迟槽但要跳转

Bridge系统桥

  • 功能

    1. 地址解码:当前地址属于哪个设备
    2. 把CPU的读写信号、写数据转发给对应外设
    3. 从对应外设返回数据给CPU
  • 架构

      CPU 给地址、数据、byteen
      ↓
      Bridge 内部解码
      ↓
      Bridge 产生 DM_Byteen / Timer_Byteen / Int_Byteen
      ↓
      Bridge 选择外设返回数据 RD


计时器

  • 功能:根据设定的时间来定时产生中断信号

单周期CPU的封装

宏观PC:M_PC

HCU新增控制

1
2
3
4
wire stall_eret = D_eret & (
(E_mtc0 & (E_rd_addr == 5'd14)) ||
(M_mtc0 & (M_rd_addr == 5'd14))
);

DM

  • DM写入要屏蔽异常 wire M_TrueMemWrite = M_MemWrite & (!Req)

思考题

  1. 请查阅相关资料,说明鼠标和键盘的输入信号是如何被 CPU 知晓的?

    • 通过外设控制器发出的中断信号 + OS 注册的中断服务程序,CPU 被动接收并处理输入数据。
  2. 请思考为什么我们的 CPU 处理中断异常必须是已经指定好的地址?如果你的 CPU 支持用户自定义入口地址,即处理中断异常的程序由用户提供,其还能提供我们所希望的功能吗?如果可以,请说明这样可能会出现什么问题?否则举例说明。(假设用户提供的中断处理程序合法)

    • CPU 在异常发生时必须立即进入可信、统一、受保护的处理入口,才能保证系统继续正确运行。
    • 如果允许用户自定义入口,虽然仍能处理中断,但会出现无法保存现场、破坏内核权限、系统不可恢复等问题,使 CPU 无法提供可靠的操作系统支持。
  3. 为何与外设通信需要 Bridge?

    • 我们可能随时需要增加外设,但不可能每增加一种外设就给CPU增加响应接口。为此我们设计Bridge来连接外设和CPU,将所有外设都映射为一段地址(“DM”),使得CPU能以统一的方式访问不同外设。
  4. 请阅读官方提供的定时器源代码,阐述两种中断模式的异同,并分别针对每一种模式绘制状态移图。

    • 异:计时结束动作不同
      • 模式0:单次中断,计时结束持续输出中断信号
      • 模式1:循环计时,每次计时归零输出一周期中断信号
    • 同:计时过程相同 timer
  5. 倘若中断信号流入的时候,在检测宏观 PC 的一级如果是一条空泡(你的 CPU 该级所有信息均为空)指令,此时会发生什么问题?在此例基础上请思考:在 P7 中,清空流水线产生的空泡指令应该保留原指令的哪些信息?

    • 问题:EPC出错
    • 保留PC、BDin
  6. 为什么 jalr 指令为什么不能写成 jalr $31, $31?

    • 从jalr的语义来看,PC转向被调用函数,函数入口地址保存在 GPR[rs]中。但如果rs和rd相同,那么将PC+8写入rd的操作就会覆盖保存的函数入口地址,使得程序无法返回调用点。

BUAA-CO-P6 基于verilog的流水线MIPS架构CPU(2)

任务

  • 将P5中支持{add,sub,ori,lui,lw,sw,beq,jr,jal,nop}十条指令的CPU扩展,要求支持以下指令集:

          add,sub,and,or,slt,sltu,
          addi,andi,ori,lui,
          mult,multu,div,divu,mfhi,mflo,mthi,mtlo,
          lw,lb,lh,sw,sb,sh,
          beq,bne,jr,jal,
          nop

  • 不再自行模拟IM和DM,而由提供的外设传递instruction和相关数据给CPU

前提

  1. 不会连续出现乘除指令
  2. 乘除指令之后一定是mfhi/mflo

需要改动的地方

IM和DM

不用自己实现IM和DM了。

  • 相当于给出了IM和DM的外置设备,只需要考虑怎么将cpu和IM、DM连接起来
  • 在MEM阶段设置BE模块来负责数据交互
    • 原MemWrite变为byteEn总开关
    • 原MemRead现在没有意义了

MDU

在EX阶段新增乘除模块来实现乘除相关指令

  • 我们只需要把乘除法相关指令阻塞在D
  • 在HCU中增加MD_stall的判断

Control

指令集规模扩大,为提高添加指令的效率和conrol代码的简洁性,我们对指令进行分类,可大致分为: - R_cal - I_cal - MD - Load & Save - Branch & Jump

计算用组合逻辑积累

  1. 乘除相关
    1
    2
    3
    4
    //madd
    {temp_hi, temp_lo} <= {hi, lo} + $signed($signed(64'd0) + $signed(rs) * $signed(rt));
    // 或者
    {temp_hi, temp_lo} <= {hi, lo} + $signed({{32{rs[31]}}, rs[31:0]} * $signed({{32{rt[31]}}, rt[31:0]})); // 手动进行符号位扩展

模块设计

ID

HCU

  • 转发:新增了数据来源(M_HI/M_LO)
    转发到/数据来源 M锁存的ALUresult W_WD M_PC8 M_HI M_LO E_PC8
    ID stage RtData/RsData RtData/RsData RtData/RsData RtData/RsData RtData/RsData RtData/RsData
    EX stage RtData/RsData RtData/RsData RtData/RsData RtData/RsData RtData/RsData 不存在
    MEM stage 不存在 RtData 不存在 不存在 不存在 不存在
  • 暂停:增加了MD_stall
    • assign MD_stall = (D_isMDinstr & (E_MDUop != 3'b0 | E_Busy));
    • 即:当E中MDUstart/busy且D中为MD相关指令,stall

EX

MDU

  • 整体设计
    • 能够实现和乘除有关的功能
  • 模块规格
    信号名 方向 位宽 描述
    reset I 1 同步复位
    clk I 1 clk
    op I 3 MDUop
    000:未start
    001:mult start
    010:multu start
    011:div start
    100:divu start
    operand1 I 32 默认RsData
    operand2 I 32 默认RtData
    we_HI I 1 HI写使能信号
    we_LO I 1 LO写使能信号
    Busy O 1 MDU繁忙信号
    HI O 32 HI data
    LO O 32 LO data

MEM

BE

  • 模块设计
    • 将字节写使能信号传入外设DM
  • 模块规格
    信号名 方向 位宽 描述
    Address I 32 读/写地址,默认是ALUresult
    MemWrite I 1 写使能信号
    LoadType I 2 load模式选择信号
    SaveType I 2 Save模式选择信号
    MemWriteData I 32 要被处理准备被写入的数据
    MemReadData 从DM中读出的对应Word
    LoadData O 32 要Load到rt中的数据
    SaveData O 32 要Save到DM中的数据
    byteEn O 4 要Save到DM对应字的字节位置

思考题

  1. 为什么需要有单独的乘除法部件而不是整合进 ALU?为何需要有独立的 HI、LO 寄存器?

    • 乘除的实现时间远长于ALU中的简单运算,如果整合进去,那么EX阶段的时间就会被拉长,降低效率
    • 独立的HI、LO:
      1. 运算结果是64位/两个数,而通用寄存器只有32位;
      2. 可以简化寄存器堆的写回逻辑(否则GRF要实现同时写入两个数据,与现有GRF结构不同)
  2. 真实的流水线 CPU 是如何使用实现乘除法的?请查阅相关资料进行简单说明。

    • 真实的CPU实际上是通过专用硬件电路 + 内部流水线 + 乱序调度来实现乘法,而除法通过使用 SRT 算法来实现(搜索得到)
  3. 请结合自己的实现分析,你是如何处理 Busy 信号带来的周期阻塞的?

    • 我在MDU内部设计了count来计算阻塞周期数,实际上这就是一个有限状态机的实现。
    • 在HCU中增加了MD_stall(具体见上MDU)
  4. 请问采用字节使能信号的方式处理写指令有什么好处?(提示:从清晰性、统一性等角度考虑)

    • DM内部不再需要区分写入指令的方法(sw/sb/sh/…),它只需要根据Address和字节使能信号决定要不要写入。
  5. 请思考,我们在按字节读和按字节写时,实际从 DM 获得的数据和向 DM 写入的数据是否是一字节?在什么情况下我们按字节读和按字节写的效率会高于按字读和按字写呢?

    • 不是,是一个字
    • 当我们需要紧密地存储数据时,按字节读写效率会更高(比如处理字符串时)
  6. 为了对抗复杂性你采取了哪些抽象和规范手段?这些手段在译码和处理数据冲突的时候有什么样的特点与帮助?

    • 把控制信号合成为总线向后传,要用的时候再利用宏取出。当需要新增控制信号(如增加乘除法相关的 we_HI/LO)时,只需修改位宽定义和宏,而无需修改流水线寄存器(Reg_E, Reg_M等)的端口列表;
    • 在增加指令时把指令分为R-cal\I-cal\Branch and Jump\Load and Save\MD相关,再把它加入对应的控制信号表。填表的过程就是梳理指令全过程、思考待改变模块的过程,因此填完表之后基本就知道要怎么修改cpu。
    • 转发采取from - to的思路,只要增加的指令没有涉及到转发source的增加就不用改HCU。(如果要改,类似:添加MD相关指令之后,在HCU和顶层数据选择逻辑中加入了M_HI/M_LO,在WDsel的来源中增加了W_HI/W_LO)
  7. 在本实验中你遇到了哪些不同指令类型组合产生的冲突?你又是如何解决的?相应的测试样例是什么样的?

    • 转发:按照以下from - to表来列举
      转发到/数据来源 M锁存的ALUresult W_WD M_PC8 M_HI M_LO E_PC8
      ID stage R_cal/I_cal - nop - Branch R_cal/I_cal/Load - nop - nop - Branch jal - (jump处)nop - Branch mfhi - nop - Branch mflo - nop - Branch jal - (jump处)Branch
      EX stage R_cal/I_cal - R_cal/I_cal/MD相关 R_cal/I_cal/MD相关/jal/Load - nop - R_cal/I_cal/MD相关 jal - (jump处)R_cal/I_cal/MD相关 mfhi - R_cal/I_cal/MD相关 mflo - R_cal/I_cal/MD相关 不存在
      MEM stage 不存在 R_cal/I_cal/MD相关/jal/Load - Save 不存在 不存在 不存在 不存在
    • 暂停:
      • E_Conflict:
        1
        2
        3
        4
        ori $1,$0,3
        beq $1,$0,label
        label:
        nop
      • M_Conflict:
        1
        2
        3
        4
        5
        lw $1, 0($0)
        nop
        beq $1, $0, label
        label:
        nop
  8. 如果你是手动构造的样例,请说明构造策略,说明你的测试程序如何保证覆盖了所有需要测试的情况;如果你是完全随机生成的测试样例,请思考完全随机的测试程序有何不足之处;如果你在生成测试样例时采用了特殊的策略,比如构造连续数据冒险序列,请你描述一下你使用的策略如何结合了随机性达到强测的效果。

    • 手动构造:
      • 根据7中表格覆盖每一种转发和暂停的场合
      • 加入 $0 寄存器作为读写目标,确保不会错误地覆盖 $0 的值

Control表

R_cal

控制信号\指令 add sub and or slt sltu
RegWrite 1 1 1 1 1 1
aluControlSel 000 000 000 000 000 000
ALUop 0000 0001 0010 0011 0101 0110
MemWrite 0 0 0 0 0 0
MemRead 0 0 0 0 0 0
EXTop 0 0 0 0 0 0
RegDst 000 000 000 000 000 000
WDsel 00 00 00 00 00 00
NPCop 000 000 000 000 000 000
MemWriteDataOp 00 00 00 00 00 00
ifB 0 0 0 0 0 0
ifJ 0 0 0 0 0 0
BranchOp 000 000 000 000 000 000
useRt 1 1 1 1 1 1
islink 0 0 0 0 0 0
isConditionalLink 0 0 0 0 0 0
isLikely 0 0 0 0 0 0
LoadType 0 0 0 0 0 0
SaveType 0 0 0 0 0 0
MDUop 000 000 000 000 000 000
we_HI 0 0 0 0 0 0
we_LO 0 0 0 0 0 0

I_cal

控制信号\指令 addi andi ori lui
RegWrite 1 1 1 1
aluControlSel 001 001 001 001
ALUop 0000 0010 0011 0100
MemWrite 0 0 0 0
MemRead 0 0 0 0
EXTop 1 0 0 0
RegDst 001 001 001 001
WDsel 00 00 00 00
NPCop 000 000 000 000
MemWriteDataOp 00 00 00 00
ifB 0 0 0 0
ifJ 0 0 0 0
BranchOp 000 000 000 000
useRt 0 0 0 0
islink 0 0 0 0
isConditionalLink 0 0 0 0
isLikely 0 0 0 0
LoadType 0 0 0 0
SaveType 0 0 0 0
MDUop 000 000 000 000
we_HI 0 0 0 0
we_LO 0 0 0 0

MD相关

控制信号\指令 mult multu div divu mfhi mflo mthi mtlo
RegWrite 0 0 0 0 1 1 0 0
aluControlSel 0 0 0 0 0 0 0 0
ALUop 0000 0000 0000 0000 0000 0000 0000
MemWrite 0 0 0 0 0 0 0 0
MemRead 0 0 0 0 0 0 0 0
EXTop 0 0 0 0 0 0 0 0
RegDst 000 000 000 000 000 000 000 000
WDsel 000 000 000 000 011 100 000 000
NPCop 000 000 000 000 000 000 000 000
MemWriteDataOp 00 00 00 00 00 00 00 00
ifB 0 0 0 0 0 0 0 0
ifJ 0 0 0 0 0 0 0 0
BranchOp 000 000 000 000 000 000 000 000
useRt 1 1 1 1 0 0 0 0
islink 0 0 0 0 0 0 0 0
isConditionalLink 0 0 0 0 0 0 0 0
isLikely 0 0 0 0 0 0 0 0
LoadType 0 0 0 0 0 0 0 0
SaveType 0 0 0 0 0 0 0 0
MDUop 001 010 011 100 000 000 000 000
we_HI 0 0 0 0 0 0 1 0
we_LO 0 0 0 0 0 0 0 1

Load & Save

控制信号\指令 lb lh lw sb sh sw
RegWrite 1 1 1 0 0 0
aluControlSel 001 001 001 001 001 001
ALUop 0000 0000 0000 0000 0000 0000
MemWrite 0 0 0 1 1 1
MemRead 1 1 1 0 0 0
EXTop 1 1 1 1 1 1
RegDst 001 001 001 000 000 000
WDsel 01 01 01 00 00 00
NPCop 000 000 000 000 000 000
MemWriteDataOp 00 00 00 00 00 00
ifB 0 0 0 0 0 0
ifJ 0 0 0 0 0 0
BranchOp 000 000 000 000 000 000
useRt 0 0 0 1 1 1
islink 0 0 0 0 0 0
isConditionalLink 0 0 0 0 0 0
isLikely 0 0 0 0 0 0
LoadType 010 100 000 000 000 000
SaveType 0000 0000 0000 0010 0001 0000
MDUop 000 000 000 000 000 000
we_HI 0 0 0 0 0 0
we_LO 0 0 0 0 0 0

Branch & Jump

控制信号\指令 beq jal jr bne
RegWrite 0 1 0 0
aluControlSel 000 000 000 000
ALUop 0000 0000 0000 0000
MemWrite 0 0 0 0
MemRead 0 0 0 0
EXTop 1 0 0 1
RegDst 000 011 000 000
WDsel 00 10 00 00
NPCop 001 010 011 001
MemWriteDataOp 00 00 00 00
ifB 1 0 0 1
ifJ 0 1 1 0
BranchOp 000 000 000 001
useRt 1 0 0 1
islink 0 1 0 0
isConditionalLink 0 0 0 0
isLikely 0 0 0 0
LoadType 000 000 000 000
SaveType 0000 0000 0000 0000
MDUop 000 000 000 000
we_HI 0 0 0 0
we_LO 0 0 0 0

Copyright © 2026 CRZ's Blog

Powered by Hexo • Theme Candelas
